Broadcast / Estación Base
Transmite datos de posicionamiento de alta precisión y puede dar servicio simultáneamente a múltiples aeronaves DJI compatibles.
Descripción
POSICIONAMIENTO DE ALTA PRECISIÓN · O4 ENTERPRISE · SISTEMA MULTIFUNCIÓN

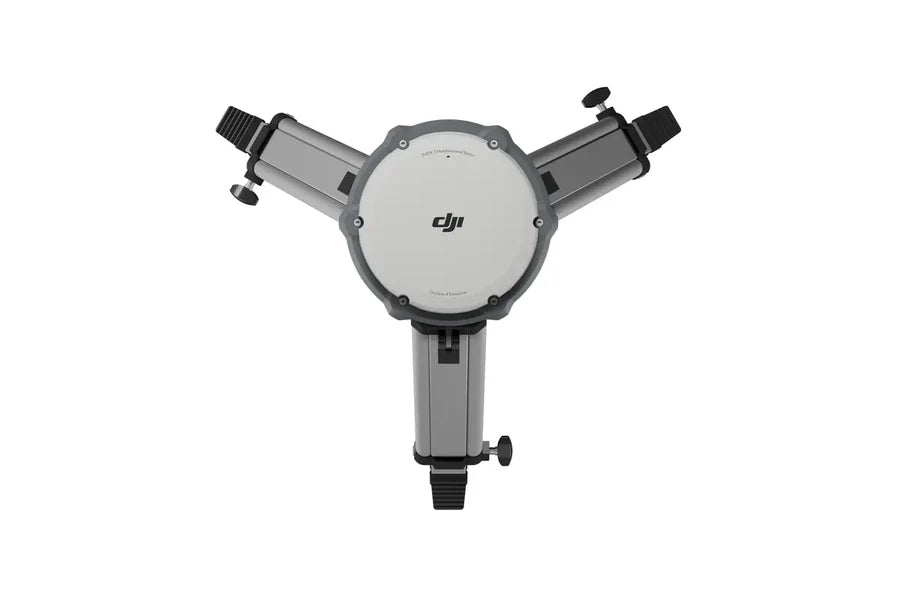

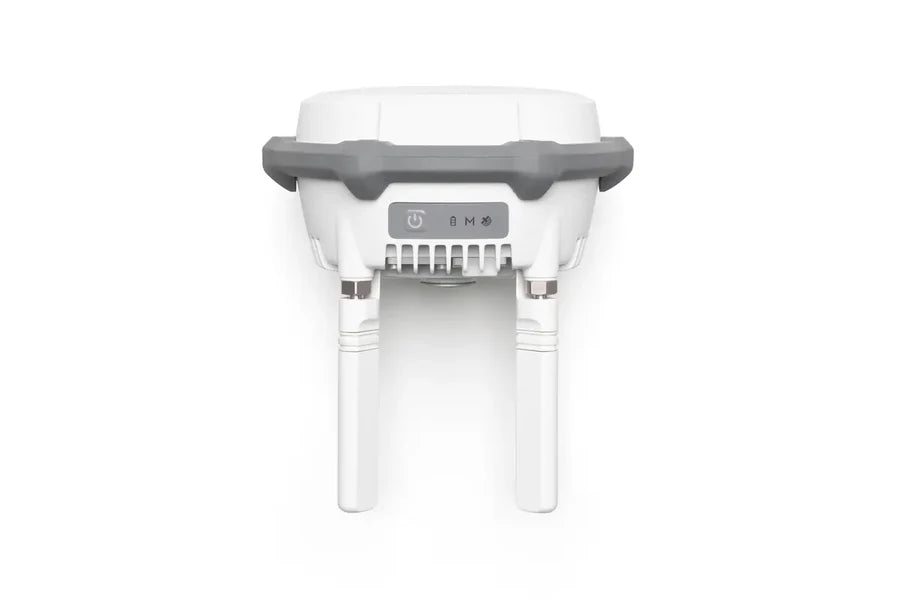

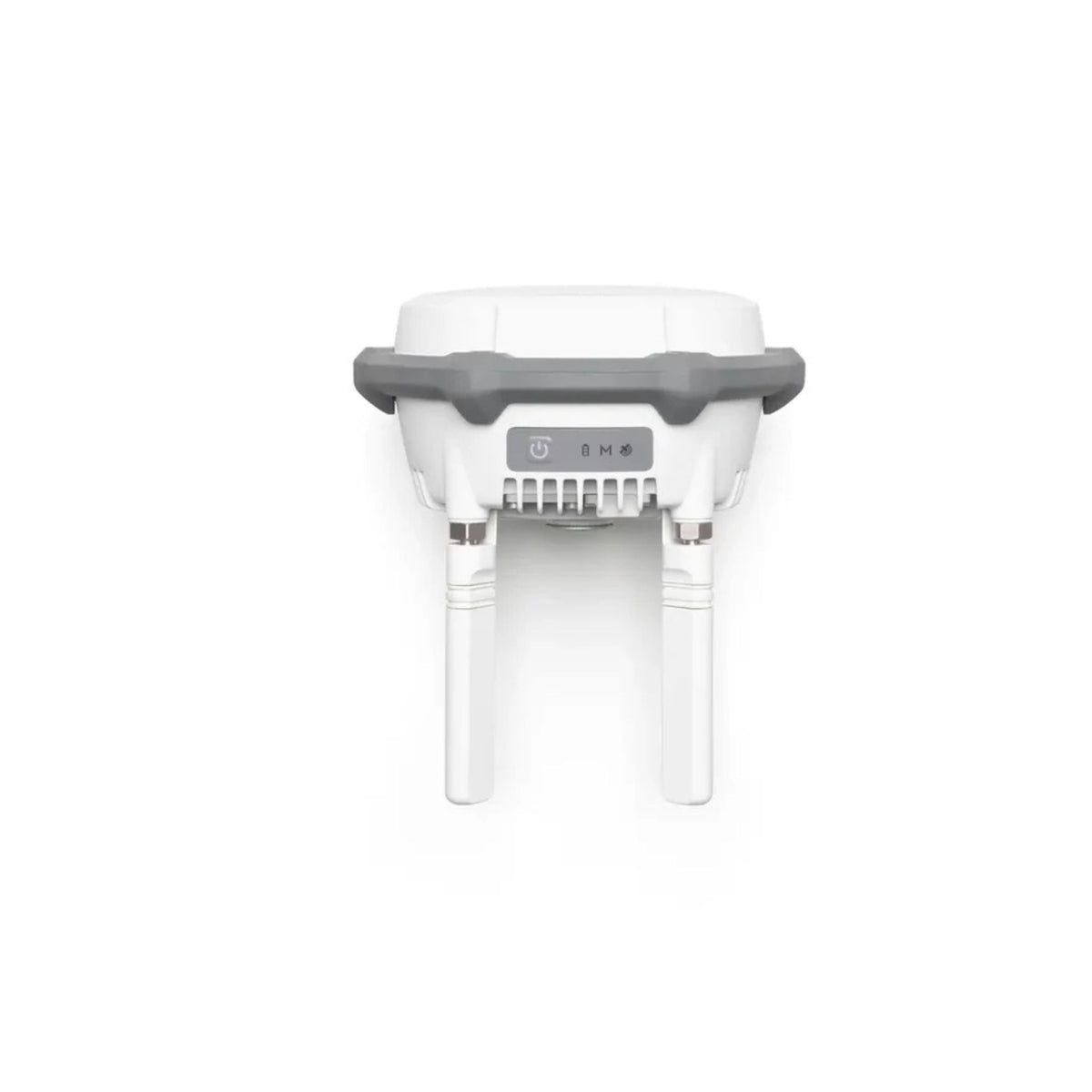

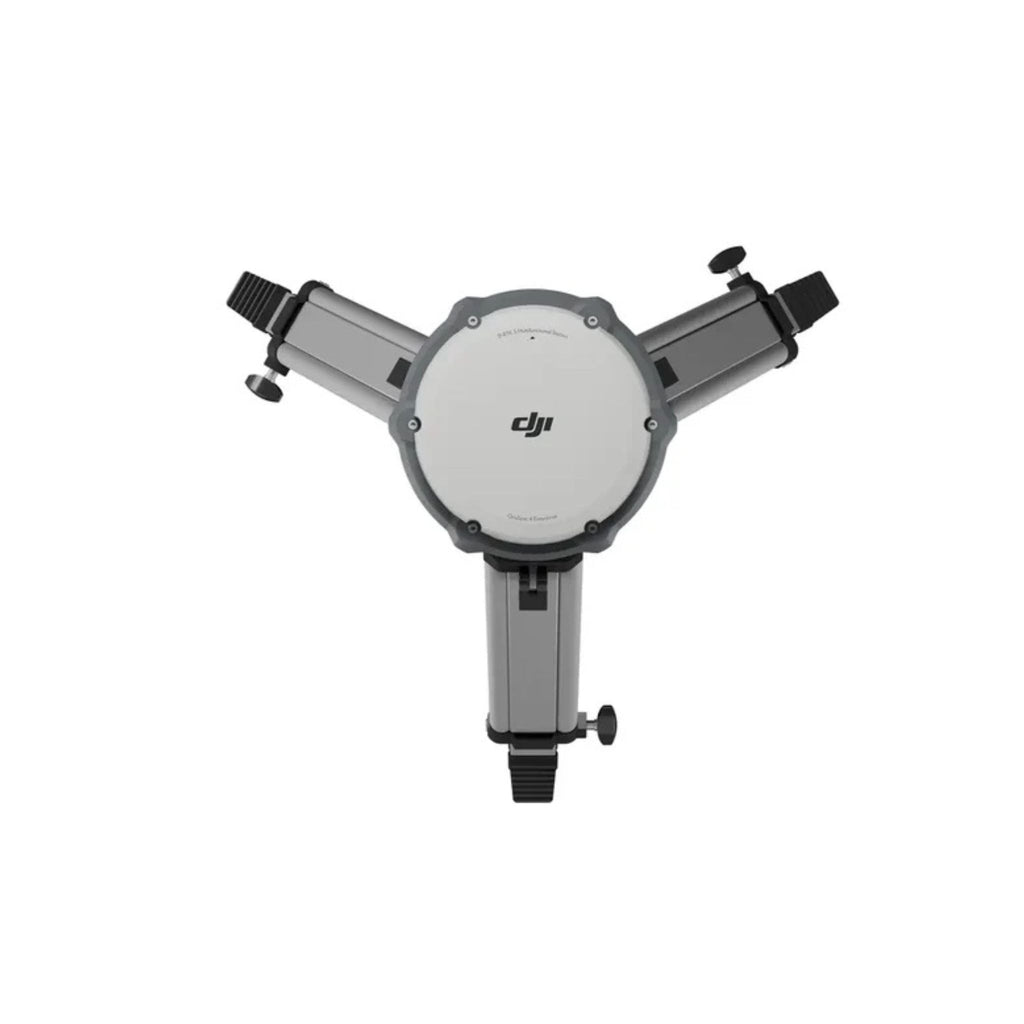

DJI D-RTK 3 Multifunctional Station
Máxima precisión. Mayor alcance.
La D-RTK 3 Multifunctional Station integra antenas y módulos receptores de alto rendimiento para trabajar con los principales sistemas globales de navegación por satélite. Puede proporcionar posicionamiento centimétrico a múltiples aeronaves, actuar como estación de retransmisión y funcionar como rover para levantamientos de alta precisión.
Precisión centimétricaBroadcast / BaseRelay StationRover StationIP67
Diseñada para operaciones DJI Enterprise de topografía, cartografía, inspección y despliegue remoto.
Una estación. Múltiples posibilidades.
Precisión centimétrica
En modo rover, la precisión RTK fija indicada llega a 0,8 cm + 1 ppm horizontal y 1,5 cm + 1 ppm vertical.
Tres modos de trabajo
Broadcast/Base, Relay Station y Rover Station para adaptar el equipo a distintas operaciones.
O4 Enterprise
Enlace de transmisión empresarial para operaciones de estación base y retransmisión.
Diseño IP67
Protección para trabajo profesional en exteriores y resistencia a caídas de hasta 2 m con el poste instalado.
Tres modos, un solo sistema
D-RTK 3 se adapta a operaciones aéreas, retransmisión de señal y levantamientos terrestres sin cambiar de plataforma.
Relay Station
Se instala en una ubicación elevada para superar obstáculos y ampliar la cobertura de comunicación entre la aeronave y el control remoto o DJI Dock 3.
Rover Station
Convierte la estación en un dispositivo portátil de levantamiento para medir puntos de control y trabajar con DJI Enterprise app y DJI Terra.
BROADCAST / ESTACIÓN BASE
Posicionamiento preciso para múltiples aeronaves
Como estación base, D-RTK 3 puede proporcionar correcciones de alta precisión a varias aeronaves DJI al mismo tiempo, mejorando la consistencia de las operaciones de cartografía y levantamiento.
- Calibración mediante Network RTK.
- Precisión de calibración horizontal: 1,0 cm + 1 ppm.
- Precisión de calibración vertical: 3,0 cm + 1 ppm.
- Registra observaciones RTCM 3.2 en archivos DAT para procesamiento posterior.
3×–5×Mejora indicada bajo obstrucción severa
25 kmMáximo indicado bajo FCC entre aeronave y relay, sin obstrucciones ni interferencias
RELAY STATION MODE
Supera obstáculos y amplía el alcance operativo
En áreas urbanas, valles, zonas montañosas o emplazamientos con obstáculos densos, D-RTK 3 puede instalarse en un punto elevado para actuar como retransmisor de comunicación.
- O4 Enterprise en 2,4 / 5,2 / 5,8 GHz según región.
- Mejora de rendimiento indicada de 3× a 5× bajo obstrucción severa.
- Mejora de 1× a 3× bajo obstrucción leve.
- Debe desplegarse en una ubicación elevada, despejada y con baja interferencia.
Las distancias máximas dependen de la normativa regional, el entorno y las condiciones de interferencia.
ROVER STATION MODE
Levantamientos terrestres de alta precisión
En modo rover, D-RTK 3 funciona como dispositivo portátil para medir puntos de control. La compensación de inclinación utiliza la IMU integrada para trabajar en puntos donde mantener el poste completamente vertical resulta difícil.
0,8 cm + 1 ppmPrecisión horizontal RTK fija
1,5 cm + 1 ppmPrecisión vertical RTK fija
0°–60°Rango de compensación de inclinación
< 2 cmPrecisión horizontal indicada dentro de 30° de inclinación
Flujo de trabajo integrado con DJI Enterprise y DJI Terra
Captura puntos de control
Utiliza Rover Station Mode y DJI Enterprise app para medir puntos, checkpoints y coordenadas en campo.
Exporta los datos
La app permite exportar puntos de control compatibles con DJI Terra en JSON y resultados en CSV.
Procesa en DJI Terra
Los archivos de observación satelital pueden emplearse para procesamiento PPK en DJI Terra 4.4.0 o superior.
Configuraciones para campo y despliegue fijo

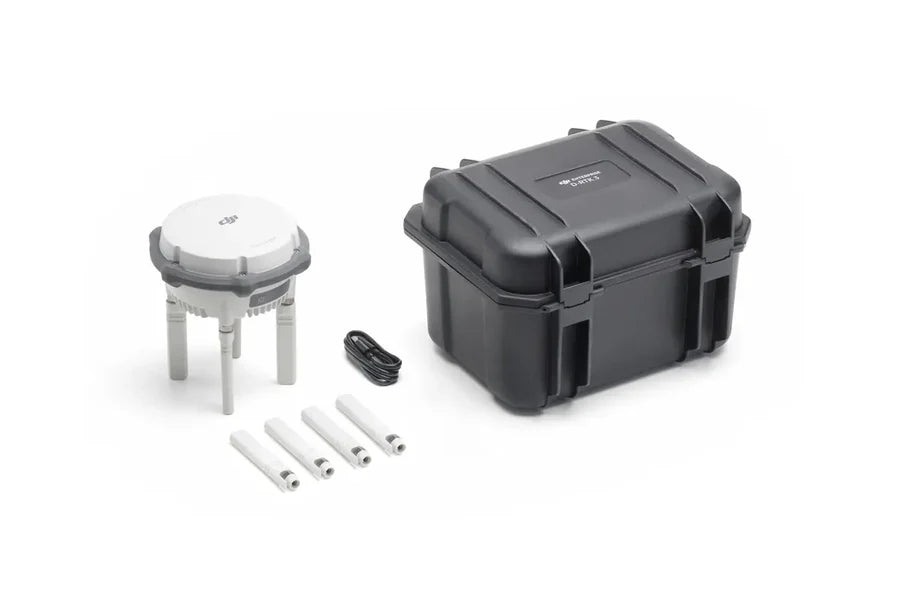

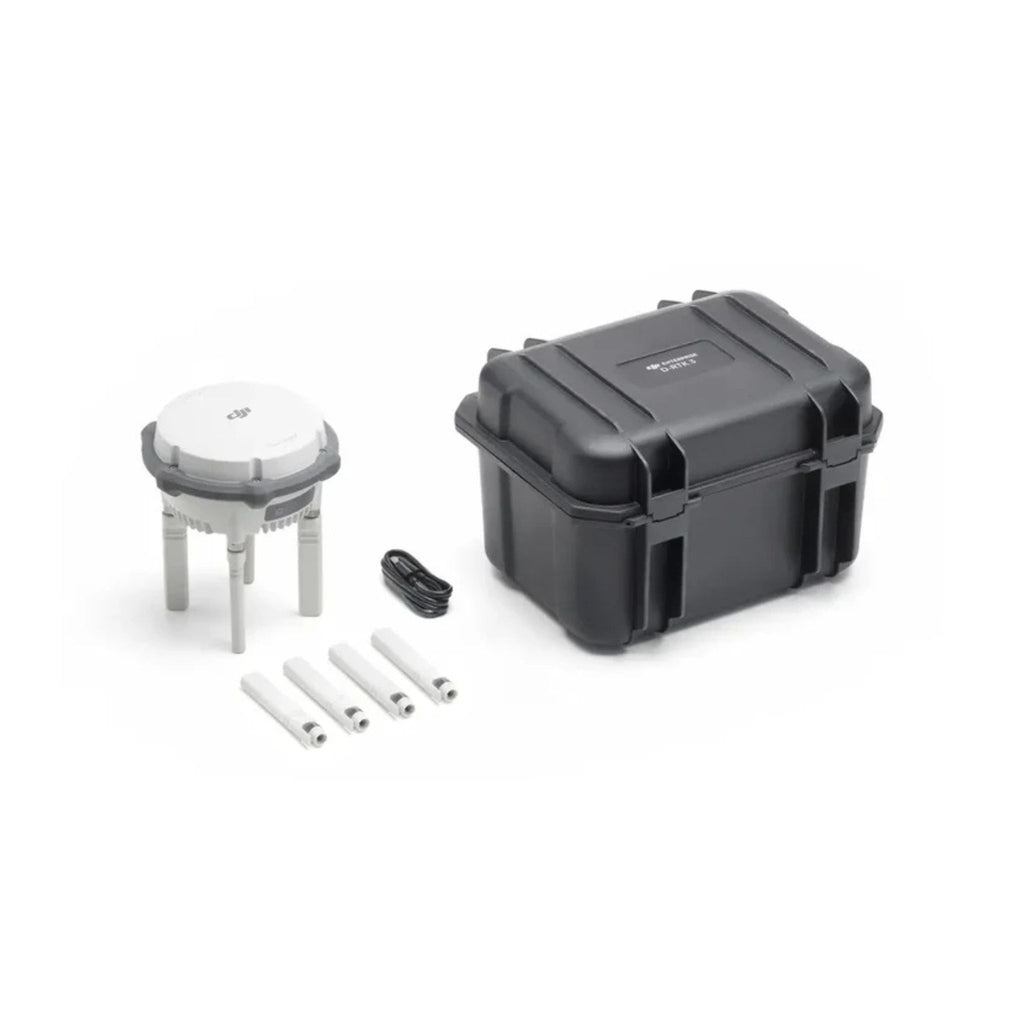

D-RTK 3 Multifunctional Station
Unidad principal con soporte para Broadcast/Base, Relay y Rover Station Mode.

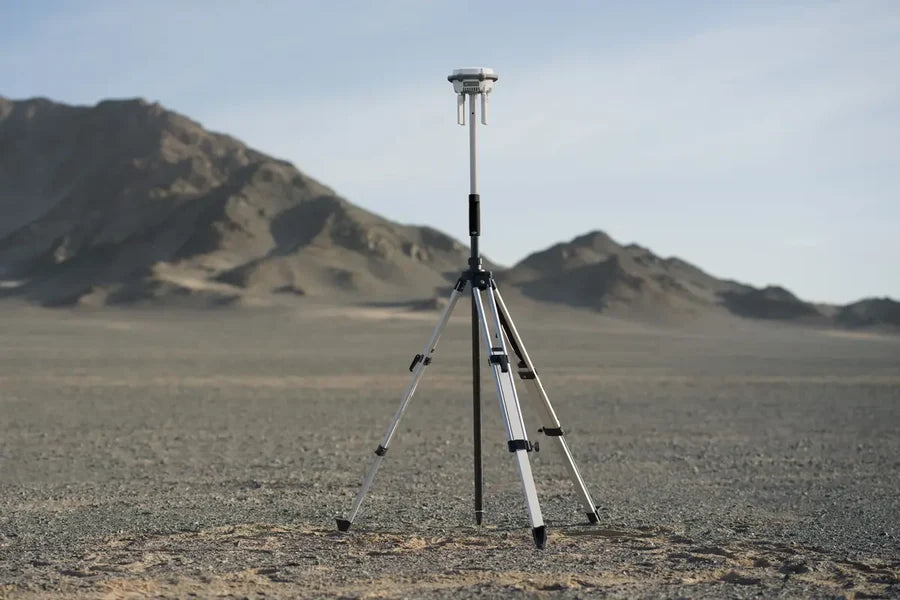

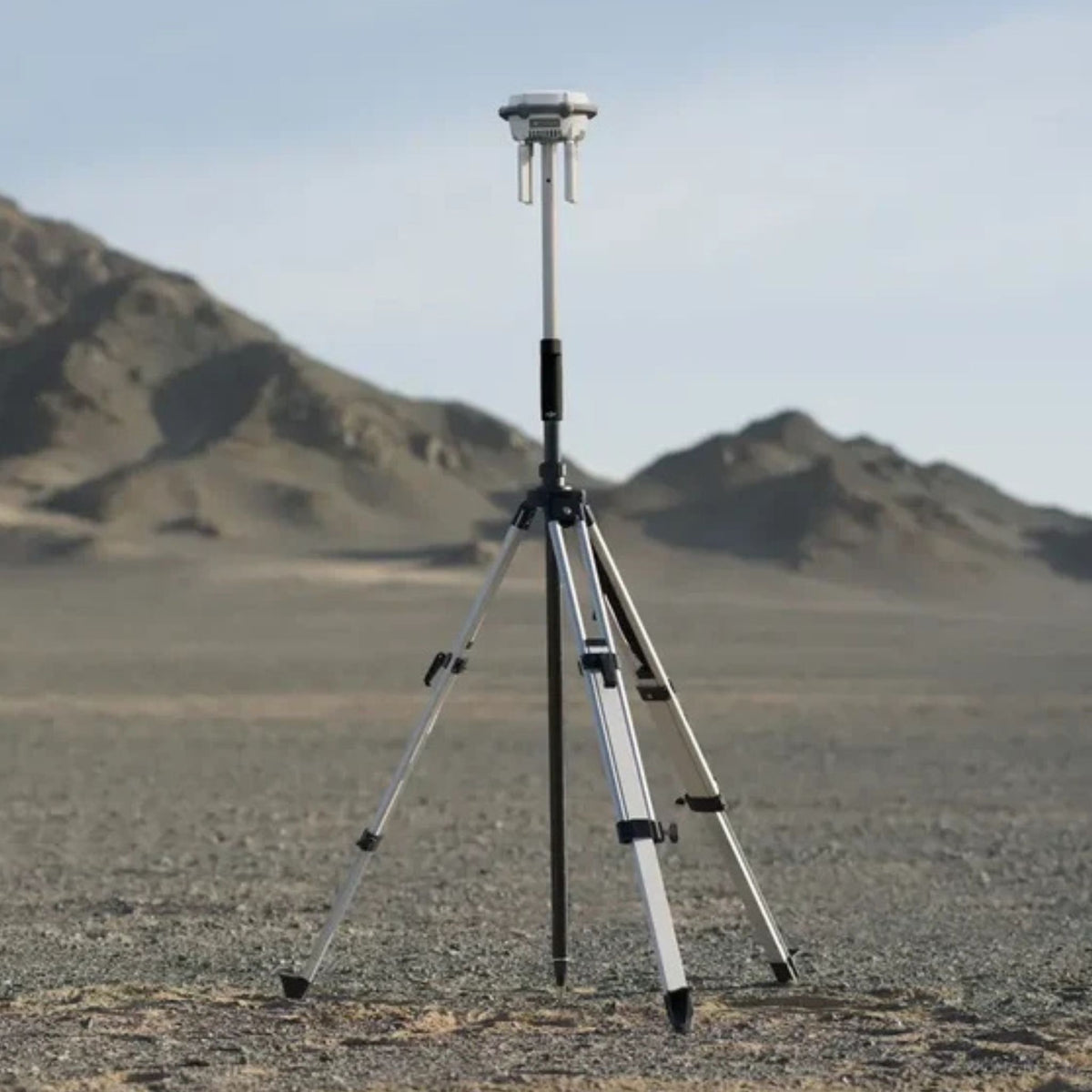

Poste topográfico + trípode
El poste autoblocante tiene 32 mm de diámetro y longitud ajustable de 1,25 a 2 m.
Relay Fixed Deployment Version
Versión para instalación fija orientada a Relay Station Mode, especialmente para operaciones con DJI Dock 3 y Matrice 4D Series.
Ficha técnica – DJI D-RTK 3 Multifunctional Station
GNSS y precisión▼
| Sistemas GNSS | GPS, BDS, Galileo, GLONASS, QZSS y L-Band |
| Base – Network RTK | Horizontal 1,0 cm + 1 ppm · Vertical 3,0 cm + 1 ppm |
| Rover – RTK fijo | Horizontal 0,8 cm + 1 ppm · Vertical 1,5 cm + 1 ppm |
| Compensación de inclinación | 0° a 60° · <2 cm horizontal dentro de 30° |
| Fiabilidad de inicialización | >99,9 % |
Transmisión y conectividad▼
| Sistema | O4 Enterprise |
| Base / Broadcast | O4 2,4 GHz / 5,8 GHz |
| Relay | O4 2,4 GHz / 5,2 GHz / 5,8 GHz |
| Rover | Bluetooth 5.1 · BLE 2,4 GHz |
| Rover a dispositivo móvil | Hasta 30 m en entorno abierto y sin interferencias |
Batería y alimentación▼
| Batería | LiPo · 6500 mAh · 46,8 Wh |
| Autonomía en Relay | Hasta 4 h |
| Autonomía en Base | Hasta 7 h |
| Autonomía en Rover | Hasta 10 h |
| Alimentación | USB-C · USB PD 3.0, 9 V a 15 V |
Diseño y resistencia▼
| Protección | IP67 |
| Temperatura de operación | -20 °C a 55 °C |
| Altitud de operación | Hasta 6000 m |
| Resistencia a caídas | 2 m con poste instalado |
| Dimensiones | 163 × 89 mm, sin antenas direccionales OcuSync |
| Peso | Aprox. 1,26 kg |
Datos y formatos▼
| Observaciones en Base / Relay | RTCM 3.2 en formato DAT |
| Protocolos RTCM | v3.0, v3.1, v3.2, v3.3, MSM4, MSM5, MSM6 y MSM7 |
| Coordenadas por defecto | WGS84 en Broadcast/Base y Relay |
| PPK | Compatible con DJI Terra 4.4.0 o superior |
Preguntas frecuentes
¿Cuáles son los modos principales del D-RTK 3?
Broadcast/Base para posicionamiento de alta precisión, Relay Station para retransmisión de comunicaciones y Rover Station para levantamientos terrestres y medición de puntos de control.
¿Puede conectarse a varias aeronaves al mismo tiempo?
En Broadcast Mode puede proporcionar datos a múltiples aeronaves DJI compatibles. En Relay Mode se conecta a un control remoto y su aeronave asociada; en Rover Mode se empareja con un dispositivo móvil por Bluetooth.
¿Se puede usar para procesamiento PPK?
Sí. Los archivos de observación satelital pueden importarse en DJI Terra 4.4.0 o superior para procesamiento PPK.
¿Qué sistemas de coordenadas admite?
Broadcast/Base y Relay utilizan WGS84 de forma predeterminada. En Rover Mode, DJI Enterprise app permite convertir coordenadas a formatos de proyección estándar.
¿La estación es resistente al agua y al polvo?
La D-RTK 3 Multifunctional Station cuenta con clasificación IP67 bajo las condiciones especificadas por DJI.
¿Para qué sirve la compensación de inclinación?
Permite marcar puntos en lugares donde mantener el poste completamente vertical es difícil, como esquinas de muros, bordes de carretera o junto a postes.
