Linear
FOV horizontal de 80° y vertical de 3°. Orientado a capturas lineales y consistentes para trabajos de alta precisión.
Descripción
LIDAR AÉREO DE LARGO ALCANCE · ALTA PRECISIÓN · MATRICE 400

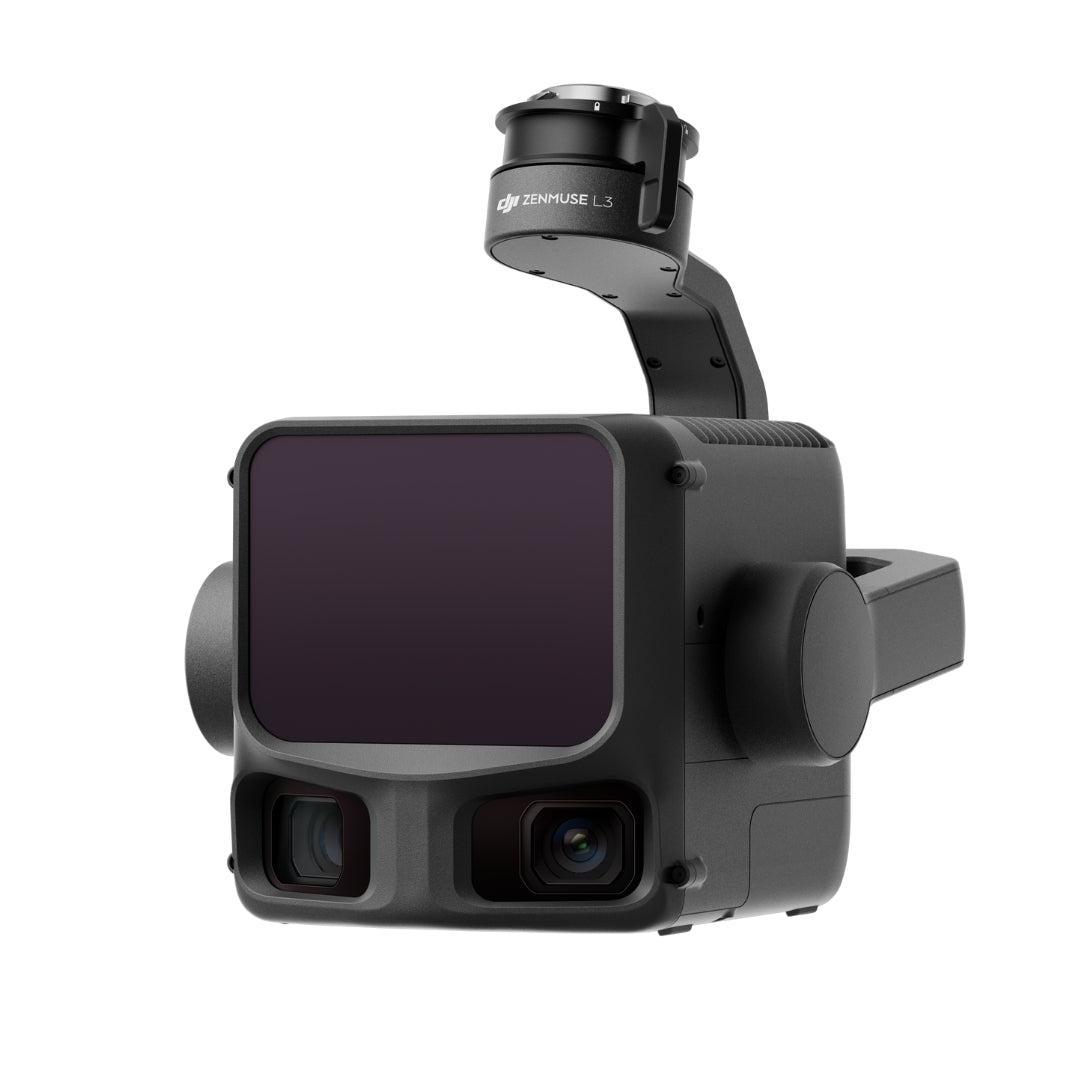

DJI Zenmuse L3
Ve a través, llega más lejos y mide con precisión.
Zenmuse L3 es el primer sistema LiDAR aéreo de largo alcance y alta precisión de DJI. Integra un LiDAR de 1535 nm, dos cámaras RGB de mapeo de 100 MP, un sistema POS de alta precisión y un gimbal de tres ejes en una sola carga útil.
950 m @ 10 %Dual 100 MPHasta 16 retornos2.000.000 pulsos/sHasta 100 km²/día
Compatible con DJI Matrice 400 mediante el conector de gimbal individual Zenmuse L3.
Rendimiento LiDAR redefinido
950 m
Alcance indicado sobre objetivos con 10 % de reflectividad utilizando una frecuencia de 100 kHz.
100 MP + 100 MP
Sistema dual de cámaras RGB 4/3 CMOS con obturador mecánico para mapeo fotogramétrico.
16 retornos
Mayor información vertical para penetrar vegetación y reconstruir terrenos complejos.
100 km²/día
Cobertura diaria máxima indicada al trabajar con DJI Matrice 400 bajo las condiciones de DJI.
LIDAR DE LARGO ALCANCE DE 1535 NM
Más distancia incluso sobre superficies de baja reflectividad
El LiDAR desarrollado por DJI utiliza una longitud de onda de 1535 nm y permite adaptar la frecuencia de pulsos a distintas altitudes y escenarios de trabajo.
950 m10 % reflectividad · 100 kHz
700 m10 % reflectividad · 350 kHz
2000 m80 % reflectividad · 100 kHz
10 mDistancia mínima efectiva
DJI indica un alcance máximo predeterminado de 900 m; para operar a mayor alcance se requiere consultar con soporte DJI o un distribuidor autorizado. Los valores máximos dependen de reflectividad, iluminación, atmósfera, ángulo y otros factores.
Precisión diseñada para cartografía profesional
La combinación del LiDAR, POS de alta precisión, RTK y postprocesamiento en DJI Terra permite generar nubes de puntos con precisión centimétrica bajo las condiciones de prueba especificadas por DJI.
A 120 m3 cm vertical
RMSE vertical del sistema.
A 120 m4 cm horizontal
RMSE horizontal del sistema.
A 300 m5 cm vertical
RMSE vertical del sistema.
A 300 m7,5 cm horizontal
RMSE horizontal del sistema.
1,2 cm @ 1σEspesor de nube de puntos a 120 m
2 cm @ 1σEspesor de nube de puntos a 300 m
±10 mmPrecisión absoluta de ranging
< 5 mmRepetibilidad de ranging @ 1σ
DUAL 100 MP RGB MAPPING CAMERAS
LiDAR y fotogrametría en el mismo vuelo
Zenmuse L3 incorpora dos cámaras de mapeo con sensores 4/3 CMOS de 100 MP, lente equivalente a 28 mm y obturador mecánico.
- 100 MP por cámara: 12288 × 8192.
- Campo de visión horizontal combinado: 107°.
- GSD promedio de 3 cm a 300 m.
- Apertura f/2.0–f/11.
- Obturador mecánico con vida indicada de 500.000 disparos.
- Intervalo mínimo JPEG de 1 s a 100 MP.
El amplio FOV conjunto permite cubrir más superficie en cada pasada y adquirir datos LiDAR y RGB simultáneamente.
ALTA FRECUENCIA · MÚLTIPLES RETORNOS
Más puntos del terreno bajo vegetación y estructuras
Zenmuse L3 alcanza una frecuencia máxima de emisión de 2.000 kHz y admite hasta 16 retornos en los modos de 100 y 350 kHz.
- 100 kHz: 4, 8 o 16 retornos.
- 350 kHz: 4, 8 o 16 retornos.
- 1000 kHz: 4 u 8 retornos.
- 2000 kHz: 4 retornos.
- Cálculo Cross-Cycle: 7 veces.
La divergencia de haz de solo 0,25 mrad ayuda a detectar objetos más pequeños y concentrar mejor la energía del láser.
Tres modos de escaneo para distintos terrenos
Star-Shaped
FOV de 80° × 80°. Añade múltiples ángulos de escaneo para mejorar la cobertura y penetración.
Non-Repetitive
FOV de 80° × 80°. Distribuye los puntos mediante un patrón no repetitivo para aumentar diversidad angular.
100 km² Cobertura diaria máxima indicada
10 km² Hasta por vuelo a una altura típica de 300 m
EFICIENCIA A GRAN ESCALA
Más superficie con menos vuelos
Montado en DJI Matrice 400, Zenmuse L3 puede cubrir hasta 10 km² en un solo vuelo a una altura típica de 300 m y alcanzar hasta 100 km² por día bajo las condiciones indicadas por DJI.
La captura simultánea de datos LiDAR y RGB permite producir múltiples entregables a partir del mismo vuelo, incluidos modelos de nube de puntos, DOM y DEM, incluso utilizando una superposición lateral LiDAR del 20 % en el escenario descrito por DJI.
HIGH-PRECISION POS
Posición y orientación sincronizadas con alta precisión
El sistema POS actualiza la información de posición y orientación a alta frecuencia para asociar cada pulso LiDAR y cada imagen con una trayectoria precisa.
200 HzFrecuencia de actualización POS
5 HzActualización GNSS
0,02°Error yaw postprocesado @ 1σ
0,01°Error pitch/roll postprocesado @ 1σ
La precisión RTK fija indicada es de 1,0 cm + 1 ppm horizontal y 1,5 cm + 1 ppm vertical.
Flujo de trabajo DJI de extremo a extremo
Desde la planificación hasta la entrega final, Zenmuse L3 se integra con el ecosistema DJI Enterprise para reducir cambios entre plataformas.
DJI Pilot 2
Planificación y adquisición de datos durante la misión aérea.
Matrice 400 + D-RTK 3
Plataforma aérea y referencia de posicionamiento para captura de alta precisión.
DJI Terra
Procesamiento y exportación de nubes de puntos en PNTS, LAS, LAZ, PLY, PCD y S3MB.
DJI Modify / FlightHub 2
Aplicación, edición y gestión de datos dentro del ecosistema Enterprise.
DISEÑO ENTERPRISE
Compacto para su nivel de rendimiento
- Peso: 1,60 kg sin conector individual.
- Conector individual Zenmuse L3: 145 g.
- Dimensiones: 192 × 162 × 202 mm.
- Consumo típico: 64 W.
- Consumo máximo: 100 W.
- Protección IP54.
- Temperatura de operación: -20 °C a 50 °C.
El sistema se estabiliza mediante un gimbal de tres ejes con precisión angular indicada de ±0,01°.
Zenmuse L3 en operación
Una vista del sistema, su integración aérea y los resultados que puede generar dentro del flujo de trabajo DJI Enterprise.
Ficha técnica – DJI Zenmuse L3
Sistema y precisión▼
| Precisión @120 m | Vertical 3 cm RMSE · Horizontal 4 cm RMSE |
| Precisión @300 m | Vertical 5 cm RMSE · Horizontal 7,5 cm RMSE |
| Espesor de nube @120 m | 1,2 cm @ 1σ |
| Espesor de nube @300 m | 2 cm @ 1σ |
| FOV horizontal RGB combinado | 107° |
| GSD RGB | Promedio de 3 cm a 300 m |
| Aeronave compatible | DJI Matrice 400 |
LiDAR▼
| Longitud de onda | 1535 nm |
| Divergencia del haz | 0,25 mrad (1/e²) |
| Alcance @10 %, 100 kHz | 950 m |
| Alcance @10 %, 350 kHz | 700 m |
| Alcance @80 %, 100 kHz | 2000 m |
| Precisión absoluta de ranging | ±10 mm |
| Repetibilidad | <5 mm @ 1σ |
| Distancia mínima efectiva | 10 m |
| Frecuencia máxima | 2000 kHz |
| Retornos máximos | 16 |
| Seguridad láser | Clase 1 · IEC 60825-1:2014 |
Detección de cables y escaneo▼
| Cable 21,6 mm | 300 m @ 100 klx, 350 kHz |
| Cable PVC negro 18,4 mm | 100 m @ 100 klx, 350 kHz |
| Linear | 80° horizontal × 3° vertical |
| Star-Shaped | 80° × 80° |
| Non-Repetitive | 80° × 80° |
| Cross-Cycle | 7 veces |
Cámaras RGB▼
| Sensores | Dual 4/3 CMOS |
| Resolución | 100 MP por cámara |
| Foto máxima | 12288 × 8192 |
| Focal equivalente | 28 mm |
| Apertura | f/2.0–f/11 |
| Obturador mecánico | 2–1/1500 s @ f/2.0 · 2–1/2000 s @ f/2.8–f/11 |
| Vida del obturador | 500.000 disparos |
| Vídeo | 4K 30fps · FHD 30fps |
POS y PPK▼
| Frecuencia GNSS | 5 Hz |
| Frecuencia POS | 200 Hz |
| Error yaw | 0,02° postprocesado @ 1σ |
| Error pitch/roll | 0,01° postprocesado @ 1σ |
| RTK horizontal | 1,0 cm + 1 ppm |
| RTK vertical | 1,5 cm + 1 ppm |
| PPK | DAT · RINEX v2.1x/v3.0x · RTCM 3.x · OEM4/OEM6 |
Diseño, gimbal y almacenamiento▼
| Peso | 1,60 kg sin conector |
| Dimensiones | 192 × 162 × 202 mm |
| Protección | IP54 |
| Temperatura de operación | -20 °C a 50 °C |
| Gimbal | 3 ejes · precisión angular ±0,01° |
| Montaje | DJI SKYPORT · conector individual Zenmuse L3 |
| Memoria | CFexpress Type B · escritura secuencial 1500 MB/s |
Ecosistema y formatos▼
| Captura | DJI Pilot 2 |
| Procesamiento | DJI Terra |
| Aplicación | DJI Modify |
| Cloud | DJI FlightHub 2 |
| Exportación Terra | PNTS · LAS · LAZ · PLY · PCD · S3MB |
| Importación Modify | LAS |
Preguntas frecuentes
¿Con qué dron es compatible Zenmuse L3?
Según la ficha oficial, Zenmuse L3 es compatible con DJI Matrice 400 y requiere el conector individual Zenmuse L3.
¿Cuál es el alcance máximo del LiDAR?
DJI especifica 950 m sobre objetivos con 10 % de reflectividad a 100 kHz y hasta 2000 m sobre objetivos con 80 % de reflectividad a 100 kHz. El alcance máximo predeterminado es de 900 m.
¿Cuántos retornos puede registrar?
Hasta 16 retornos a 100 kHz y 350 kHz, hasta 8 retornos a 1000 kHz y 4 retornos a 2000 kHz.
¿Qué ventaja ofrecen las cámaras RGB duales?
Dos sensores 4/3 CMOS de 100 MP proporcionan un FOV horizontal combinado de 107° y permiten capturar datos RGB junto con LiDAR durante la misma misión.
¿Qué precisión ofrece el sistema?
DJI indica 3 cm vertical y 4 cm horizontal RMSE a 120 m; a 300 m indica 5 cm vertical y 7,5 cm horizontal RMSE bajo sus condiciones de prueba.
¿Puede utilizarse para detectar líneas eléctricas?
Sí. DJI especifica detección de cable de aluminio con núcleo de acero de 21,6 mm a 300 m y cable PVC negro de 18,4 mm a 100 m bajo las condiciones de prueba descritas.
¿Qué software utiliza el flujo de trabajo?
DJI Pilot 2 para captura, DJI Terra para procesamiento, DJI Modify para aplicación de datos y DJI FlightHub 2 para gestión cloud.
¿Qué protección ambiental tiene?
Zenmuse L3 cuenta con clasificación IP54 y un rango de temperatura de operación de -20 °C a 50 °C.
